Tworzenie dokumentacji technicznej to moment, w którym najczęściej rozsypuje się to, co wcześniej wyglądało na zamknięty projekt. Koncepcja jest piękna, klient zachwycony wizualizacjami, a potem zaczyna się robienie rysunków wykonawczych i nagle okazuje się, że połowa decyzji wisi w powietrzu. Z mojego doświadczenia wynika, że to nie jest problem braku umiejętności rysowania w CAD-zie, ale problem braku procesu, który nigdzie nie został zapisany, więc za każdym razem składasz go od nowa.

Proces dokumentacji technicznej wnętrz

W tym artykule pokażę Ci, jak poukładać drogę od briefu i koncepcji aż do spójnej dokumentacji technicznej wnętrz. Przejdziemy przez standardowy zakres rysunków wykonawczych, strukturę plików, szablony i checklisty, kontrolę jakości, zarządzanie zmianą i narzędzia CAD oraz BIM. Wszystko z perspektywy małej i średniej pracowni, która nie ma czasu na rewolucję, ale chce wreszcie pracować spokojniej.

Najważniejszy wniosek na początek

Dokumentacja techniczna to osobny etap projektu, a nie ogon koncepcji robiony pod presją czasu. Jeśli traktujesz ją jak coś, co „dorobisz, jak będzie chwila”, to zawsze będziesz ją robić w pośpiechu, a połowa decyzji zapadnie dopiero na budowie. A budowa to najdroższe miejsce na podejmowanie decyzji.

Klucz to jasna granica między koncepcją a dokumentacją. Koncepcja mówi, jak wnętrze ma wyglądać i działać. Dokumentacja mówi, jak je wykonać krok po kroku. Dopóki koncepcja nie jest zatwierdzona i zamrożona, nie zaczynasz rysunków wykonawczych. To jedna zasada, która oszczędza najwięcej nerwów.

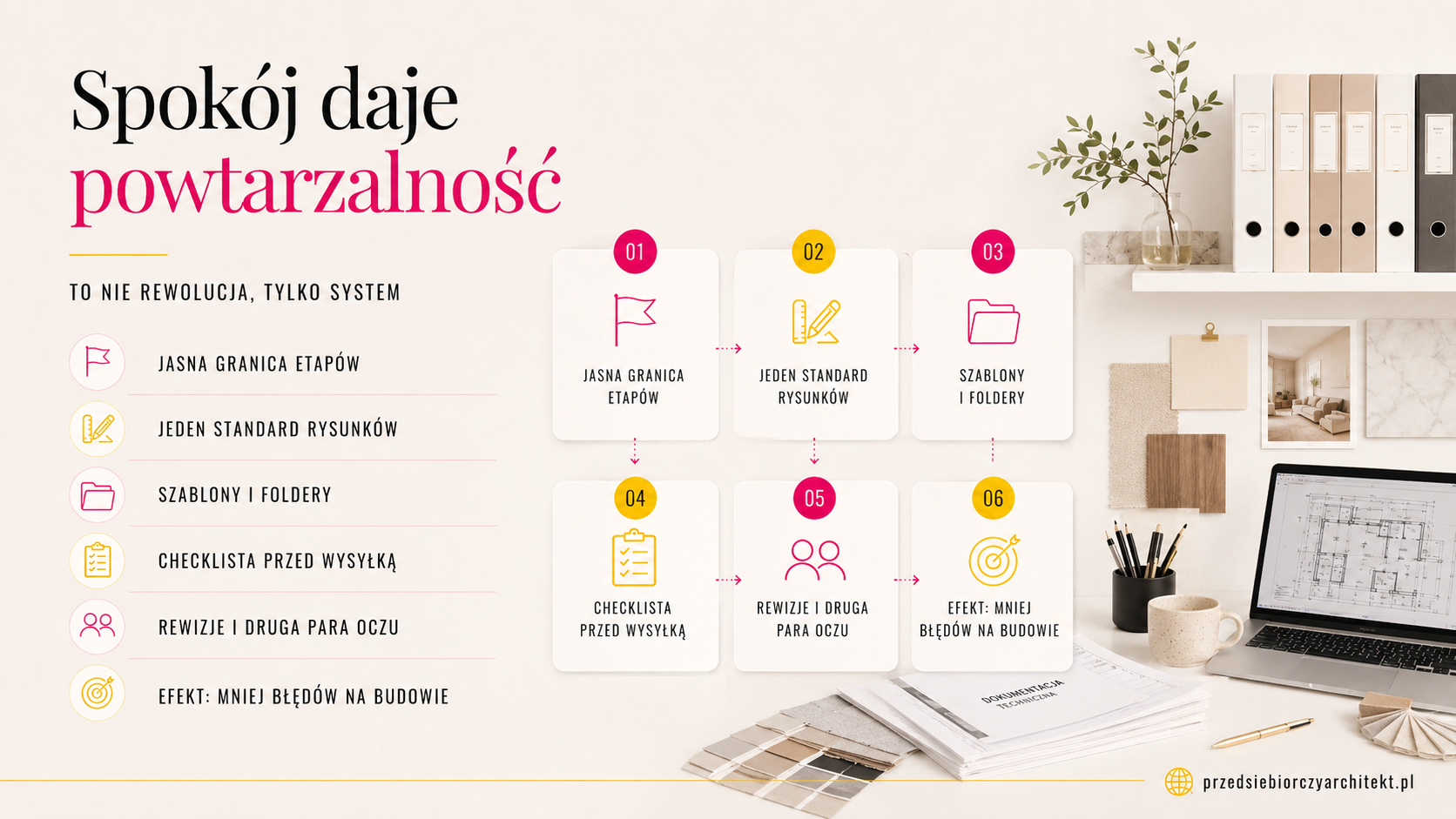

Drugą połowę spokoju daje powtarzalność: jeden standard zakresu rysunków, jeden schemat folderów, jeden zestaw szablonów i jedna checklista, którą przechodzisz przed każdym wysłaniem dokumentacji. Nie chodzi o kolejny dokument do odhaczenia. Chodzi o to, żebyś przy każdym projekcie wiedziała, co robisz po kolei i nie musiała tego wymyślać na nowo.

Spis treści

Dlaczego dokumentacja techniczna to osobny etap po koncepcji
Od briefu do zamrożonej koncepcji
Standardowy zakres dokumentacji technicznej
Workflow, pliki, szablony i checklisty
Kontrola jakości i zarządzanie zmianą
Narzędzia cyfrowe: CAD czy BIM
Plan wdrożenia krok po kroku
Utrzymanie i rozwój standardu
FAQ
Podsumowanie

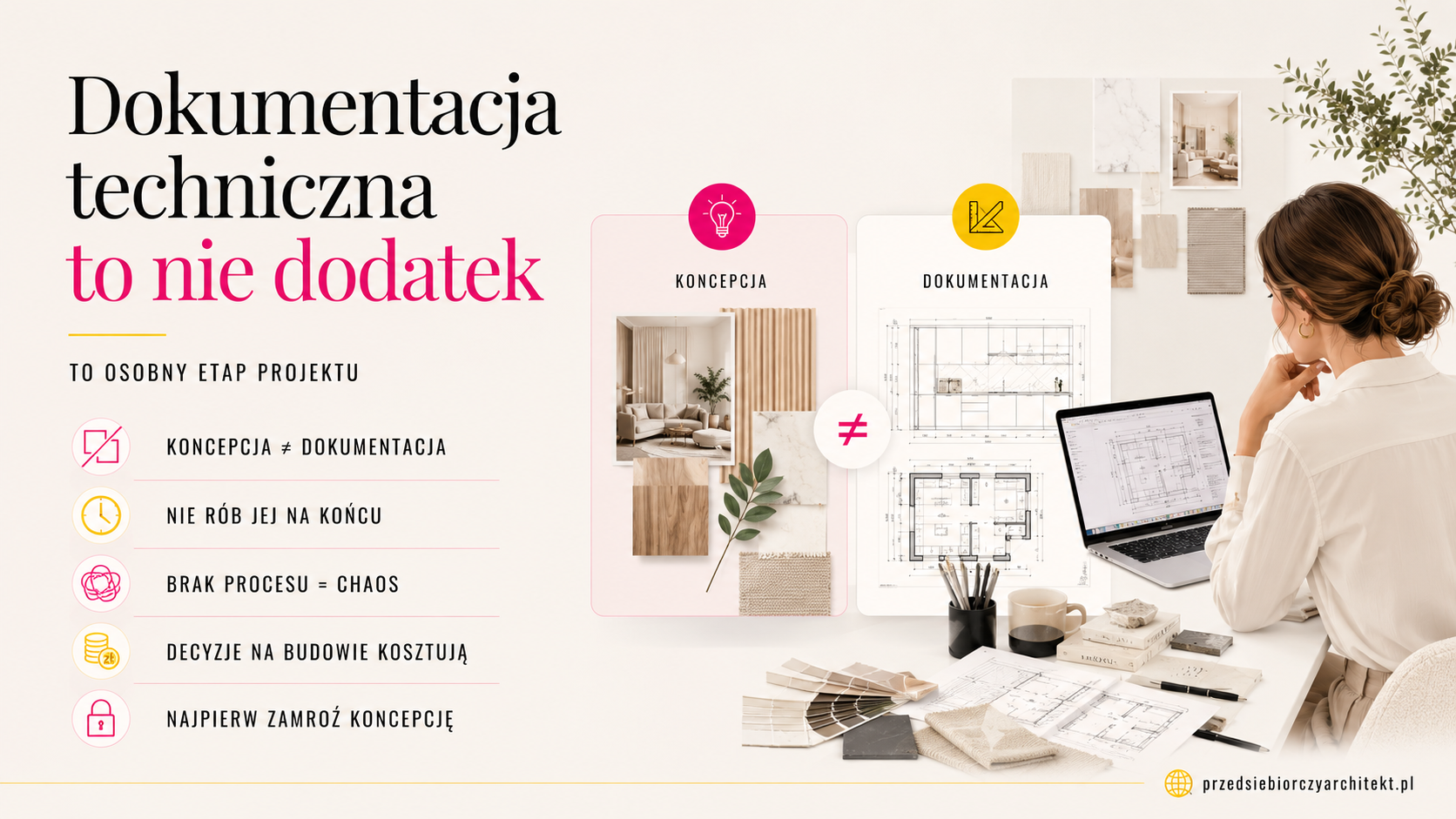

Dlaczego dokumentacja techniczna to osobny etap po koncepcji

W wielu pracowniach „projekt koncepcyjny” i „projekt wykonawczy” zlewają się w jedno. W praktyce często wygląda to tak: koncepcja jest dopieszczona wizualnie, wszyscy się nią zachwycają, a dokumentacja techniczna powstaje na ostatnią chwilę, pod presją terminu. Część decyzji materiałowych i technicznych zapada dopiero na budowie, w rozmowie z wykonawcą, między jednym a drugim telefonem. To jest moment, w którym wiele projektantek traci kontrolę nad procesem.

Pokażę to na przykładzie, który zna chyba każda z nas. Klient zaakceptował wizualizację łazienki z piękną fugą i nietypowym układem płytek, ale rozwinięcia ścian nie ma, bo „przecież widać to na renderze”. Wchodzi ekipa, glazurnik patrzy na wizualizację, robi po swojemu, a Ty dowiadujesz się o tym, kiedy połowa ściany jest już ułożona inaczej, niż chciałaś. I teraz albo płacisz za skucie, albo tłumaczysz klientowi, dlaczego efekt jest inny niż obiecany. To nie jest problem ekipy. To brak rysunku.

Koncepcja i dokumentacja to dwie różne odpowiedzialności

Koncepcja odpowiada na pytanie: jak ma wyglądać i działać wnętrze? To układ funkcjonalny, estetyka, moodboardy, kolory, wstępny dobór materiałów i wizualizacje prezentacyjne.

Dokumentacja techniczna odpowiada na zupełnie inne pytanie: jak to wykonać, krok po kroku, na budowie? To dokładne wymiary, poziomy, spadki, rozwinięcia i detale, schematy instalacji, rysunki mebli na wymiar i zestawienia materiałów, armatury oraz opraw. Te dwa etapy wymagają innego myślenia i nie da się ich robić jednocześnie, bo na koncepcji myślisz obrazami, a na dokumentacji liczbami.

Co się dzieje, gdy mieszasz etapy

Kiedy dokumentacja nie ma swojego miejsca w procesie, wracają trzy te same problemy:

Rozbieżności między wizualizacją a wykonaniem. Wykonawca zgaduje, jak rozwiązać detal, bo nie ma rysunku, na którym mógłby się oprzeć.
Dodatkowe koszty. Przeróbki, dopłaty do materiałów, wydłużony czas remontu albo opóźnione otwarcie lokalu komercyjnego.
Utrata zaufania klienta. Klient nie widzi, że źródłem chaosu jest brak dokumentacji po Twojej stronie. Widzi tylko, że „coś nie wyszło”, i często obwinia ekipę albo Ciebie.

Uporządkowany proces, w którym dokumentacja techniczna ma wyraźne miejsce po zamrożeniu koncepcji, po prostu odcina te ryzyka u źródła. Jeśli tego nie zapiszesz na początku, problem wróci później przy poprawkach, zakupach albo na budowie.

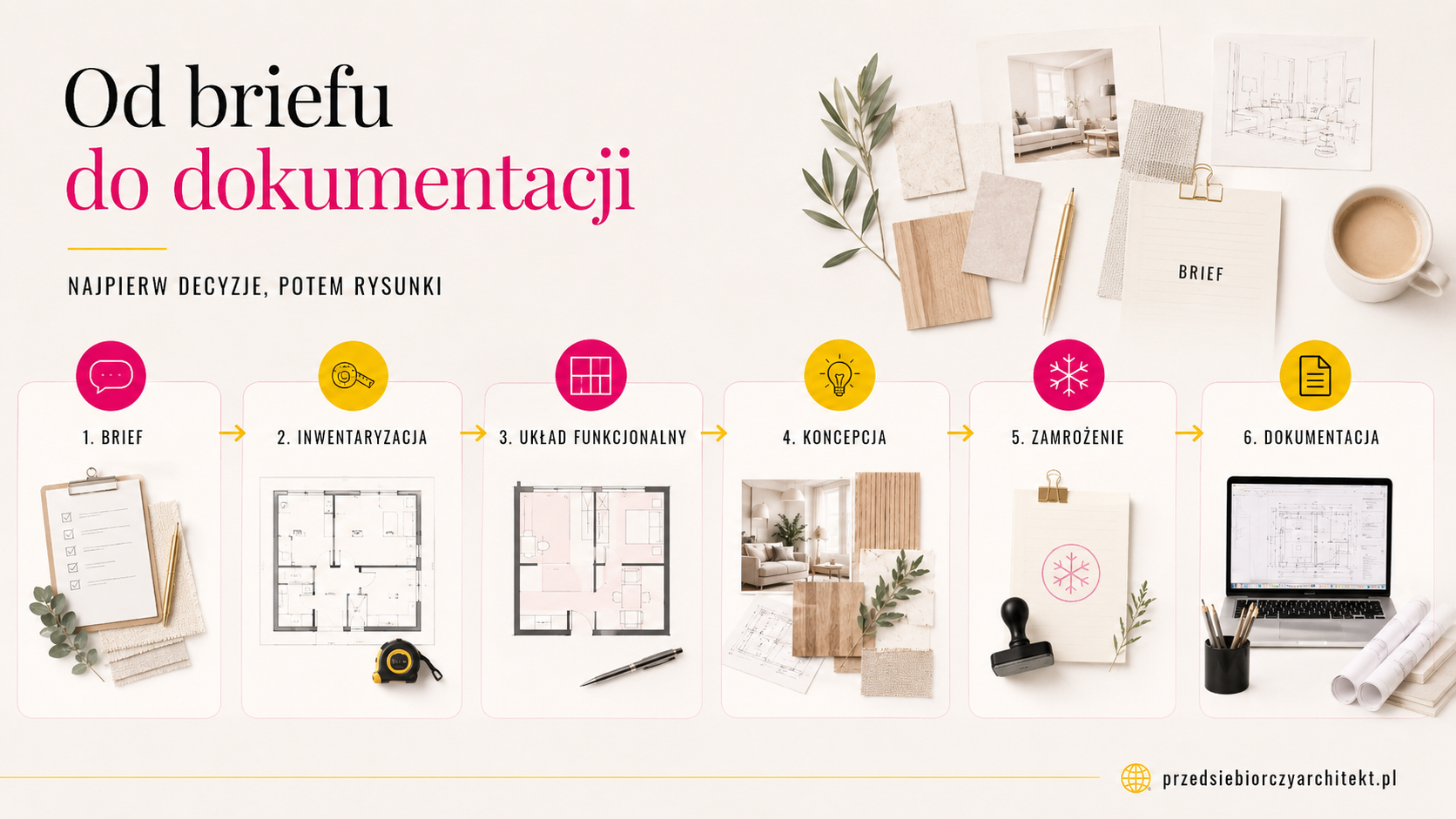

Od briefu do zamrożonej koncepcji

Dobra dokumentacja zaczyna się dużo wcześniej niż w CAD-zie. (Ja nie pracuje już kilka lat w programach CAD – kilka razy szybciej pracuje się na programie Layout dedykowanym pod mojego Sketchupa. Zamiast robić dokumentację 3 tygodnie tworzymy ją w 3 dni). Jakość briefu i koncepcji wprost przekłada się na jakość rysunków wykonawczych. Im więcej ustalisz na początku, tym mniej będziesz poprawiać później, kiedy każda zmiana kosztuje już realne pieniądze.

Logiczna sekwencja etapów

Brief z klientem. Zbierasz wymagania funkcjonalne, czyli liczbę osób, sposób użytkowania, sprzęty, strefy. Do tego preferencje estetyczne i materiałowe, budżet, harmonogram i ograniczenia, takie jak ściany nośne, wentylacja, normy czy wymogi dewelopera.

Inwentaryzacja. Robisz realne pomiary, a nie tylko przepisujesz rzut od dewelopera. Sprawdzasz piony, poziomy, instalacje istniejące i robisz porządną dokumentację fotograficzną, łącznie z detalami: wnęki, obniżenia stropu, dziwne kąty.

Układ funkcjonalny. Tam, gdzie ma to sens, robisz kilka wariantów. Weryfikujesz je pod kątem technologii i instalacji, bo nie każdy ładny układ da się w ogóle wykonać. Sprawdzasz ergonomię i ciągi komunikacyjne.

Koncepcja wnętrza. Rozwijasz wybrany układ, robisz model 3D, wizualizacje, dobierasz wykończenia i podejmujesz kluczowe decyzje o zabudowach na wymiar, oświetleniu, podziałach szklanych.

Akceptacja i zamrożenie koncepcji. To najważniejszy punkt całego procesu. Klient jasno potwierdza zakres, zamykacie etap koncepcyjny, a wszystkie zmiany od tego momentu są zmianami odpłatnymi. Dopiero teraz startuje dokumentacja wykonawcza.

Dlaczego brief decyduje o całej reszcie

Słaby brief to mnóstwo zmian na późniejszych etapach, a każda zmiana wraca echem w dokumentacji i na budowie. Wyobraź sobie, że na etapie rysunków wykonawczych klient mówi: „a wie pani, my chyba jednak będziemy pracować z domu, potrzebuję gabinetu”. Jedno zdanie, a w praktyce wraca cały układ funkcjonalny, instalacja elektryczna, rozwinięcia i zabudowy. Gdyby to pytanie padło na briefie, kosztowałoby Cię pięć minut rozmowy zamiast tygodnia poprawek.

Dlatego w praktyce sprawdzają się ustrukturyzowane formularze briefu z pytaniami w blokach: funkcja, styl, budżet, priorytety. Do tego checklista pytań o sprzęty, przyzwyczajenia użytkowników i przyszłe zmiany, takie jak powiększenie rodziny czy praca zdalna. Jeśli najwięcej chaosu masz już na etapie pierwszych wiadomości od klienta, pomocny będzie pakiet Pierwszy kontakt z klientem. To gotowy schemat, który pomaga szybciej i spokojniej zebrać najważniejsze informacje od razu na starcie.

Jeśli zależy Ci na tym, żeby nic nie umknęło już w pierwszej rozmowie, przyda się też gotowy Formularz z pytaniami do klienta, w którym masz ponad osiemdziesiąt pytań ułożonych tak, żeby klient sam dostarczył Ci dane potrzebne do dalszych faz. Cały ten etap, od pierwszej rozmowy po zebranie kompletu informacji, porządkuję krok po kroku w workbooku Proces projektowania wnętrz od środka. Tak ułożony brief realnie zmniejsza liczbę niespodzianek, które później rozwalają harmonogram dokumentacji.

Standardowy zakres dokumentacji technicznej

To, co nazywamy „projektem wykonawczym”, bywa skrajnie różne w różnych pracowniach. Dla spójności pracy zespołu i współpracy z wykonawcami warto mieć własny, jasno opisany standard. Wtedy nie zastanawiasz się przy każdym projekcie, co dorysować, tylko wychodzisz od gotowej listy i ją dostosowujesz.

Szkielet projektu, czyli rysunki obowiązkowe

Poniżej praktyczny zakres dla projektów mieszkaniowych i biurowych, który możesz zaadaptować do swojej pracowni:

Rzuty ogólne: rzut z układem funkcjonalnym po zamrożeniu, rzut z wymiarami (osie, ściany, otwory, poziomy), rzut z wyburzeniami i ścianami nowo projektowanymi.
Rzuty posadzek: podział na materiały (płytki, panele, żywica, wykładzina), kierunki ułożenia, podziały i wcięcia, poziomy oraz spadki w łazienkach, na tarasach i w strefach mokrych.
Rzuty sufitów podwieszanych: poziomy, uskoki, podcięcia, lokalizacja opraw, czujek i kratek wentylacyjnych, linie g/k, informacje o konstrukcji.
Rzuty instalacji elektrycznej i teletechnicznej: gniazda, przełączniki, punkty świetlne z wysokościami, sceny oświetleniowe, punkty RJ45, TV, sterowania i elementy smart home.
Rzuty instalacji wod-kan i CO w zakresie wnętrzarskim: przybory sanitarne, lokalizacja podejść i pionów, spadki odpływów, średnice rur, lokalizacja grzejników, drabinek i ogrzewania podłogowego (schematycznie).
Rozwinięcia ścian: szczegółowe wykończenia (płytki, tynki dekoracyjne, panele, lamelki), wysokości płytek, układ fug, łączenia okładzin, rozrysowane gniazda, punkty świetlne, szyny i kinkiety.
Rysunki mebli na wymiar i zabudów: rzuty, przekroje, elewacje, wymiary korpusów, frontów i podziałów wewnętrznych, okucia, grubości płyt, typ zawiasów i prowadnic.
Detale wykonawcze: progi, obróbki, połączenia materiałów, zabudowy GK, nisze, podcięcia, a do tego miejsca newralgiczne, czyli wnęki prysznicowe, maskowanie rur i listwy przypodłogowe.
Zestawienia: materiały wykończeniowe, armatura, ceramika, AGD i RTV, oprawy oświetleniowe, a opcjonalnie stolarka drzwiowa i meble ruchome.

Taki standardowy zakres rysunków wykonawczych wnętrz możesz potem różnicować w zależności od pakietu, na przykład „projekt premium” kontra „projekt podstawowy”. Dzięki temu nie negocjujesz za każdym razem od zera, co wchodzi w cenę, tylko pokazujesz klientowi gotowe poziomy.

Workflow, pliki, szablony i checklisty

Sam zakres rysunków to za mało. Równie ważne jest, jak one powstają: w jakiej strukturze plików, na jakich szablonach i w jakim porządku. To jest ta część pracy, której klient nie widzi, ale to ona decyduje, czy wieczorem zamykasz laptop spokojnie, czy szukasz najnowszej wersji rzutu w czterech różnych folderach.

Struktura folderów i wersjonowanie

Dla powtarzalności pracy warto mieć jedną, ustandaryzowaną strukturę folderów, na przykład:

01_OFERTA
02_UMOWA
03_BRIEF
04_INWENTARYZACJA
05_KONCEPCJA
06_DOKUMENTACJA_TECH
07_ZESTAWIENIA
08_NADZOR
09_ARCHIWUM

Wewnątrz folderu 06_DOKUMENTACJA_TECH rozdzielasz pliki na DWG, SKP, LAYOUT, PDF_do_klienta i PDF_do_wykonawcow, a do tego ustalasz jasne zasady wersjonowania, na przykład PROJEKT_DOK_TECH_v03_data. Brzmi banalnie, a oszczędza godziny. Kiedy każdy projekt wygląda tak samo, nie tracisz energii na przypominanie sobie, gdzie co było.

Szablony rysunków i standardy graficzne

Minimalny zestaw standardów graficznych to: stały układ kart rysunkowych (formaty, ramki, miejsce na legendę i numerację), ujednolicone warstwy (nazwa, kolor, grubość i typ linii dla instalacji, ścian, mebli, tekstów), zdefiniowane style wymiarowania i opisów oraz spójny system oznaczeń, czyli symbole gniazd, opraw, sanitariatów.

To ogromnie ułatwia pracę zespołową, bo w każdej dokumentacji każdy wie, gdzie czego szukać. Tu zwykle pojawia się pytanie, jak tworzyć dokumentację techniczną szybciej, bez wynajdywania koła na nowo. Z mojego doświadczenia najszybciej dochodzi się do swojego standardu, ucząc się na gotowym warsztacie pracy. Pokazuję to w kursie Dokumentacja techniczna w 3 dni. Tajniki SketchUp LayOut dla projektantów wnętrz, gdzie krok po kroku budujemy własne szablony i biblioteki tak, żeby raz wykonana praca procentowała przy każdym kolejnym projekcie.

Checklista dokumentacji, czyli praktyczne minimum

Dobra checklista dokumentacji technicznej powinna obejmować listę wymaganych rysunków, listę powiązanych zestawień, punkty kontrolne oraz listę plików do przekazania. Punkty kontrolne to bardzo konkretne pytania, takie jak: czy wszystkie drzwi mają zaznaczony kierunek otwarcia? Czy każdy punkt wod-kan ma spadek i wysokość? Czy gniazda z rzutu są też na rozwinięciu?

Taką checklistę możesz prowadzić w prostym narzędziu, na przykład w Notion albo Asanie, i dołączać do każdego projektu. Jeśli chcesz, żeby powtarzalne etapy pracy nie zależały od tego, czy danego dnia jesteś wyspana, pomocny będzie też uporządkowany proces opisany w workbooku Proces projektowania wnętrz od środka.

Minimalny standard dla małej pracowni

Jeśli zaczynasz od zera, nie musisz od razu budować wielkiego systemu. Wystarczy realny minimalny standard, który da się wdrożyć w małej pracowni:

Spisana procedura procesu na jednej, dwóch stronach: opis etapów od briefu po nadzór, z zaznaczonymi punktami decyzyjnymi, czyli tym, co musi być zatwierdzone, żeby przejść dalej.
Zestaw szablonów: szablon umowy i zakresu, szablon kart rysunkowych w Twoim programie (CAD, SketchUp Layout, Revit), szablon legendy i oznaczeń.
Jednolita struktura plików i nazewnictwo: jeden schemat dla wszystkich projektów i prosta instrukcja dla zespołu.
Checklista dokumentacji: osobna dla projektów mieszkaniowych i komercyjnych, używana przy każdym zamknięciu etapu.
Procedura aktualizacji po zmianach: jasne oznaczanie rewizji i informowanie wykonawców o nowych wersjach.

Taki standard podnosi jakość pracy bez żadnej rewolucji technologicznej. Nie kupujesz nowego oprogramowania, tylko porządkujesz to, co już robisz.

Kontrola jakości i zarządzanie zmianą

Nawet najlepsza dokumentacja nic nie da, jeśli nie jest aktualna i spójna. Tu wchodzi kontrola jakości i zarządzanie zmianą, czyli dwie rzeczy, które brzmią korporacyjnie, a w praktyce sprowadzają się do prostych nawyków.

Typowe błędy i ich konsekwencje

Brak spójności między rzutami a rozwinięciami. Gniazdo jest na rzucie, ale nie ma go na rozwinięciu, więc elektryk montuje „na logikę”. Efekt: gniazdo ląduje za zabudową albo w nieergonomicznym miejscu, trzeba przerabiać.
Za mało detali. Jest ogólna idea zabudowy, ale bez mocowań i grubości, więc stolarz robi po swojemu. Efekt: inny podział frontów, niepasujące uchwyty, proporcje jak z innego projektu.
Brak wysokości i poziomów. Same rzuty 2D, bez przekrojów, więc wykonawca przyjmuje własne założenia. Efekt: różnice poziomów podłóg i spór o wysokość brodzika czy nadproża.
Nieaktualne rysunki na budowie. Ty pracujesz na wersji 5, ekipa ma wydrukowaną wersję 2. Efekt: wykonanie według starej wersji i rozmyta odpowiedzialność.
Niespójne oznaczenia materiałów. W zestawieniu inny symbol niż na rysunku, dwie różne nazwy tej samej płytki. Efekt: zamówienia „na oko”, pomyłki w ilościach i niewłaściwe produkty na budowie.

Każdy z tych błędów wygląda drobnie na ekranie, a na budowie potrafi kosztować kilka tysięcy złotych i kilka trudnych rozmów z klientem.

Prosty system kontroli jakości

Wystarczy trzystopniowa kontrola, którą da się wdrożyć nawet w jednoosobowej pracowni:

Autokontrola projektantki. Przechodzisz checklistę dokumentacji i sprawdzasz spójność rzutów, rozwinięć i zestawień. Tu naprawdę liczy się to, że robisz to z listy, a nie z głowy.
Druga para oczu. Inna osoba w zespole sprawdza dokumentację pod kątem logiki i czytelności, choćby przez trzydzieści minut. W małej pracowni wystarczy rotacyjna zamiana osobami do sprawdzania.
Odbiór z klientem w ograniczonym zakresie. Przy projektach premium pokazujesz klientowi wybrane rzuty i kluczowe detale, a formalna akceptacja dokumentacji staje się załącznikiem do umowy z generalnym wykonawcą.

Zarządzanie zmianą, czyli zasady gry

Żeby ograniczyć błędy, potrzebujesz świadomego zarządzania zmianami: jasnej polityki zmian po akceptacji koncepcji (zmiany odpłatne, z opisaną procedurą), oznaczania rewizji (na przykład R1, R2, z datą i krótkim opisem), prostego rejestru zmian w tabeli (co zmieniono, kiedy, na której karcie) oraz aktualizacji modeli 3D i rysunków zawsze w tym samym cyklu, najpierw model, potem powiązane z nim rysunki.

Wszystkie te zasady mają jeden cel: żeby wykonawca zawsze wiedział, że pracuje na aktualnej wersji, a Ty nigdy nie musiała się zastanawiać, którą paczkę wysłałaś tydzień temu.

Narzędzia cyfrowe: CAD czy BIM

Technologia nie rozwiąże problemów procesu, ale dobrze ustawione narzędzia potrafią oszczędzić wiele godzin miesięcznie. Najczęstsze pytanie brzmi: zostać przy CAD 2D czy przechodzić na BIM?

CAD 2D

Zalety: jest elastyczny, wielu wykonawców jest do niego przyzwyczajonych, łatwo go wdrożyć w małym zespole, ma dużo bibliotek i zasobów. Wady: brak automatycznych przekrojów i widoków z modelu, większe ryzyko niespójności (zmiana na jednym rzucie nie aktualizuje innych) i więcej ręcznej pracy przy modyfikacjach.

BIM

Zalety: jeden model daje wiele widoków (rzuty, przekroje, zestawienia), zmiana w modelu aktualizuje wszystkie powiązane rysunki, łatwiej kontrolować kolizje i spójność. Wady: wyższa krzywa nauki, większe wymagania sprzętowe i często „za duża” maszyna na małe, szybkie zlecenia.

W praktyce w małych pracowniach wnętrzarskich najlepiej sprawdza się model mieszany: koncepcyjny model 3D w SketchUpie albo w BIM, a dokumentacja w CAD lub w narzędziu typu Layout połączonym z modelem. Tu działa zasada, którą powtarzam często: BIM bez poukładanego procesu po prostu skaluje bałagan. Najpierw porządkujesz workflow, dopiero potem zastanawiasz się nad zmianą narzędzia.

Wspólne środowisko danych w wersji lekkiej

Pełnoprawne CDE to domena dużych projektów, ale mała pracownia może wdrożyć jego lekką wersję: folder projektu w chmurze (Google Drive, Dropbox, OneDrive) jako jedno źródło prawdy, jasna struktura katalogów, zasady udostępniania folderów wykonawcom (tylko PDF, tylko folder z wydaniami) i podstawowa kontrola wersji, czyli każda nowa paczka dokumentacji w osobnym podfolderze z datą i numerem rewizji.

Coraz częściej dochodzi do tego pytanie, gdzie w tym wszystkim jest AI. W dokumentacji technicznej raczej nie zastąpi Twojej decyzji, ale potrafi odciążyć Cię w opisach, zestawieniach, komunikacji z klientem i wielu drobnych zadaniach, które zjadają godziny. Jeśli chcesz zobaczyć, jak to ułożyć w całym biznesie projektowym, a nie tylko w renderach, zapraszam Cię na darmowy webinar o AI w projektowaniu wnętrz. Pokazuję na nim, jak wdrożyć AI w pracowni i zaoszczędzić nawet czterdzieści godzin miesięcznie.

Plan wdrożenia krok po kroku

Poniżej praktyczny plan, jak wdrożyć standard dokumentacji technicznej w małej pracowni bez paraliżu i bez zatrzymywania pracy na kilka miesięcy. Nie chodzi o to, żeby zrobić wszystko naraz, tylko żeby ruszyć z miejsca.

Krok 1: Spisz obecny proces

Rozpisz na kartce albo w dokumencie, jak dziś wygląda Twój workflow, od pierwszego maila po zamknięcie projektu. Zaznacz, gdzie pojawiają się największe pożary i w którym miejscu utykasz z dokumentacją. Zwróć uwagę na to, o co wykonawcy dopytują najczęściej, bo to są dziury w Twoich rysunkach.

Krok 2: Ustal docelowy zakres dokumentacji

Przyjmij standardowy zakres rysunków z sekcji wyżej i dostosuj go osobno do projektów mieszkaniowych i komercyjnych. Zdefiniuj, co jest absolutnym minimum w każdym projekcie, a co wchodzi do pakietów rozszerzonych.

Krok 3: Zbuduj pierwszy zestaw szablonów

Stwórz albo dopracuj szablon kart rysunkowych w swoim programie, zdefiniuj warstwy, style wymiarowania, style tekstów i oznaczeń, miejsce na legendę oraz logikę numeracji kart, na przykład A-00, A-10, E-20, M-30. Jeśli nie chcesz dochodzić do tego metodą prób i błędów przez kolejne kilka lat, sięgnij po gotowe rozwiązanie. Cały warsztat budowania dokumentacji pokazuję w kursie Dokumentacja techniczna w 3 dni.

Krok 4: Stwórz checklistę dokumentacji

Na podstawie własnych doświadczeń i listy rysunków wypisz wszystkie rysunki i zestawienia, dopisz do każdego kluczowe punkty kontrolne i ustaw checklistę jako obowiązkowy krok przed każdym wysłaniem dokumentacji do klienta lub wykonawcy. To ten jeden moment, w którym łapiesz większość błędów, zanim trafią na budowę.

Krok 5: Wprowadź procedurę rewizji

Ustal, jak nazywasz rewizje (R1, R2), gdzie zapisujesz zmiany (rejestr zmian) i jak informujesz wykonawców o nowej wersji (szablonowy mail, link do chmury). Przeszkol zespół choćby na godzinnym wewnętrznym spotkaniu, żeby wszyscy trzymali się tych samych zasad.

Krok 6: Zintegruj dokumentację z procesem biznesowym

Powiąż etapy procesu z harmonogramem i płatnościami, a akceptację dokumentacji z fakturą za dany etap. Tu bardzo pomaga świadomość, ile godzin realnie zajmuje Ci każdy etap, bo bez tego trudno wycenić projekt i rozmawiać z klientem o budżecie. Jeśli chcesz wreszcie zobaczyć, gdzie ucieka Ci czas, przyda się Planner godzin pracy nad projektem wnętrz. Do połączenia zakresu dokumentacji z wartością prac używam też narzędzia do kosztorysowania KIS List, które ułatwia rozmowy o budżecie i skalowaniu zakresu.

Krok 7: Przetestuj na jednym lub dwóch projektach

Wybierz bieżący projekt jako pilotażowy i zbierz feedback od zespołu (czytelność szablonów, ilość pracy) oraz od wykonawców (czytelność rysunków, brakujące informacje). Na tej podstawie poprawiasz szablony i checklisty. Z mojego doświadczenia dopiero trzeci, czwarty projekt na nowym standardzie pokazuje, że to naprawdę działa, więc nie zniechęcaj się, jeśli pierwszy raz jeszcze coś zgrzyta.

Utrzymanie i rozwój standardu

Wdrożenie to jedno, a utrzymanie standardu to drugie. Standard żyje razem z pracownią i jeśli go nie pielęgnujesz, po roku znów wraca chaos, tylko w nowym przebraniu.

Systematyczne przeglądy

Raz na sześć, dwanaście miesięcy przeanalizuj dwa, trzy ostatnie projekty pod kątem błędów i spięć na budowie, zaktualizuj checklisty o punkty, których brakowało, i przejrzyj szablony pod kątem czytelności. Raz w roku sprawdź, czy zmiany w przepisach (przeciwpożarowych, dostępności, instalacji) wpływają na zakres dokumentacji.

Dzielenie się doświadczeniem w zespole

Wprowadź krótkie, cykliczne spotkania wewnętrzne typu „lekcje z budowy”, na których omawiacie, co się wydarzyło i jaka była przyczyna w dokumentacji. Dorzuć pytanie: co możemy uprościć albo zautomatyzować w przyszłym roku? To z tych rozmów rodzą się najlepsze punkty checklisty.

Korzystanie z gotowych rozwiązań

Możesz zbudować wszystko od zera, ale to kosztuje lata. Narzędzia, kursy i szablony, które tworzę, powstały na bazie ponad dziewiętnastu lat pracy studia Atoato i zawierają sprawdzone schematy procesu, gotowe formularze i przykłady dokumentacji. Dla wielu pracowni to sposób, żeby skrócić dojście do własnego standardu o kilka lat zamiast uczyć się na wszystkich błędach samodzielnie.

FAQ

Jak uporządkować dokumentację techniczną, jeśli do tej pory każdy projekt wyglądał inaczej?

Zacznij od spisania obecnego procesu i wybrania jednego projektu pilotażowego. Dla tego projektu zdefiniuj minimalny zakres rysunków, przygotuj prosty szablon kart i stwórz checklistę, którą konsekwentnie stosujesz. Nie standaryzuj wszystkiego wstecz. Lepiej budować nowy standard od dziś w górę i podciągać starsze projekty tylko wtedy, gdy faktycznie jest to potrzebne.

Jaki powinien być zakres rysunków wykonawczych dla mieszkania 70 do 80 m²?

Minimalnie: rzut funkcjonalny, wyburzeń i ścian nowych oraz wymiarowy, rzuty posadzek, sufitów, elektryki i wod-kan w zakresie łazienek i kuchni, rozwinięcia wszystkich ścian w łazienkach i kuchni plus kluczowe ściany w salonie i sypialni, rysunki wszystkich mebli na wymiar, trzy do pięciu detali oraz zestawienie materiałów i armatury. Przy bardziej wymagających klientach zakres rozszerzasz o dodatkowe rozwinięcia i szczegółowe zestawienia.

Jak uniknąć błędów w dokumentacji, które wychodzą dopiero na budowie?

Działają trzy filary: checklista używana przed każdym wydaniem dokumentacji, druga para oczu choćby na trzydzieści minut oraz jasna procedura zmian i informowania wykonawców. Dodatkowo warto budować własny rejestr wpadek z budów i raz na jakiś czas zamieniać je w konkretne punkty checklisty.

Czy w małej pracowni opłaca się przechodzić na BIM, czy zostać przy CAD 2D?

To zależy od typu projektów, skali zespołu i gotowości na inwestycję w naukę i sprzęt. Jeśli większość Twoich projektów to mieszkaniówka i niewielkie biura, często lepszym krokiem jest dopracowanie obecnego workflow w CAD 2D, połączenie go z modelem 3D w SketchUpie i Layout oraz uporządkowanie standardu. BIM ma ogromne zalety, ale bez poukładanego procesu po prostu skaluje bałagan.

Jak wdrożyć standard dokumentacji bez zatrzymywania pracy na kilka miesięcy?

Wdrażaj ewolucyjnie, nie rewolucyjnie. Wybierz jeden lub dwa elementy na kwartał (najpierw szablony, potem checklista, potem procedura zmian), testuj je na bieżących projektach, a nie na archiwalnych, i korzystaj z gotowych materiałów, żeby przyspieszyć budowę standardu zamiast wymyślać wszystko od zera.

Od czego najlepiej zacząć, jeśli czuję chaos na całej linii, a nie tylko w dokumentacji?

Zacznij od najwcześniejszego etapu, czyli od pierwszego kontaktu z klientem i briefu, bo to tam rodzi się większość późniejszych poprawek. Dopiero potem przechodzisz do procesu projektowego i dokumentacji. Pomocny będzie uporządkowany proces opisany w workbooku Proces projektowania wnętrz od środka oraz gotowy Formularz z pytaniami do klienta.

Podsumowanie

Dokumentacja techniczna nie jest dodatkiem do projektu, tylko osobnym etapem, który decyduje, czy wnętrze powstanie zgodnie z koncepcją, w budżecie i bez niepotrzebnych nerwów. Cała tajemnica polega na powtarzalności: jasna granica między koncepcją a dokumentacją, jeden standard zakresu rysunków, jeden schemat folderów, gotowe szablony i checklista, którą przechodzisz przed każdym wydaniem. To nie wymaga rewolucji, tylko spokojnego ułożenia tego, co i tak już robisz.

Jeśli czujesz, że chcesz uporządkować nie tylko dokumentację, ale cały sposób prowadzenia pracowni, od pierwszego maila po nadzór, zapraszam Cię na mój darmowy webinar. Pokazuję na nim, jak spojrzeć na pracownię projektową jak na system, a nie zbiór przypadkowych zadań, i gdzie najczęściej da się odzyskać czas i spokój.
